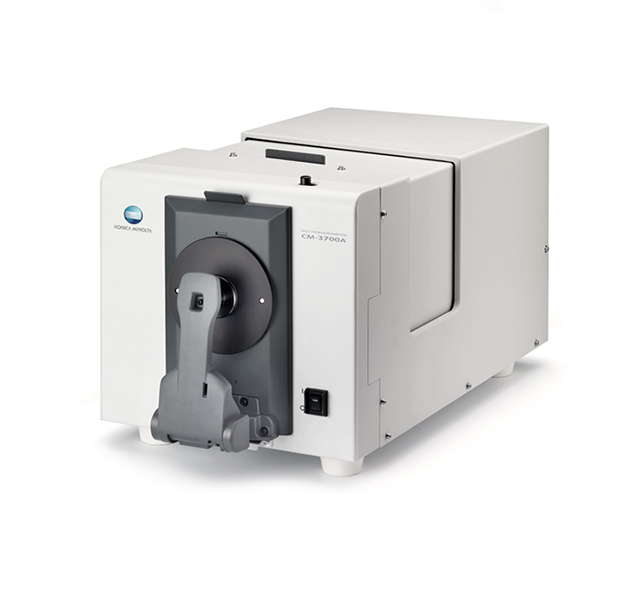

Espectrofotómetro de sobremesa CM-3700A

Espectrocolorímetro CM-3700A. Instrumento de sobremesa con las más altas especificaciones de exactitud y reproducibilidad que, totalmente controlado mediante un ordenador personal, permite la medida del color, tanto por reflexión como por transmisión.




Áreas de medición:

SAV: 3×5 mm

MAV: ø8 mm

LAV: ø25.4 mm



Consultar y Solicitar Presupuesto



También estaremos encantados de atenderle por teléfono llamándonos al 96 330 20 13 ó 96 330 20 03 (nuestro horario de oficina es de lunes a jueves de 8:30h a 14:00h y de 15:30h a 18:30h; y viernes de 8:30h a 14:00h).



Descarga Catálogo en PDF
  • Descripción
  • Accesorios
  • Descripción técnica

Descripción

CM-3700A: El modelo insignia de Konica Minolta


Apropiado no sólo para Investigación y Desarrollo (I+D) sino también para Control de Calidad (QC) y Reproducción de Color por Ordenador (CCM).



Un instrumento de alta velocidad y alta precisión en las medidas:

  • Rango de medida: medición, y salida de valores de reflexión, desde 360 a 740 nm. cada 10 nm.; reflectancia de 0 a 200% con resolución 0.001%. Inmejorable concordancia con lecturas de patrones de color NPL.
  • Geometría de medida ‘iluminación / visión’: cumple las recomendaciones ISO y DIN para geometría  d/8 (iluminación difusa / ángulo de visión 8º) a la vez que las recomendaciones CIE y ASTM para geometía d/0 (iluminación difusa / ángulo de visión 0º).
  • Esfera integradora de 6 pulgadas, recubierta de BaSO4 con características ópticas excelentes.
  • Sistema de retro-alimentación o doble-haz.
  • Red holográfica plana de difracción.
  • Matriz de sensores: fotodíodos de silicio, rápidamente convierten la luz separada por la red holográfica en corrientes eléctricas. Poseen mucha mayor sensibilidad, y menor señal de “ruido”, que las matrices CCD. Los 39 fotodíodos toman una medida en 0.6 segundos.



Varias funciones de medida:

  • Conmutación entre medición SCI y SCE: la medición SCI (Componente Especular Incluida) minimiza la influencia de las condiciones de la superficie en la medida. La medición SCE (Componente Especular Excluida) corresponde más cercanamente a la evaluación visual profesional.
  • Áreas de medición intercambiables.
  • Cantidad de iluminación UltraVioleta variable: la cantidad de UV incluida en la iluminación puede ser controlada para la medición de materiales fluorescentes.
  • Medición por transmisión: la transmitancia espectral de líquidos o de láminas transparentes, de hasta un espesor de 50 mm., puede ser medida utilizando geometría d/0, con área 20 mm.

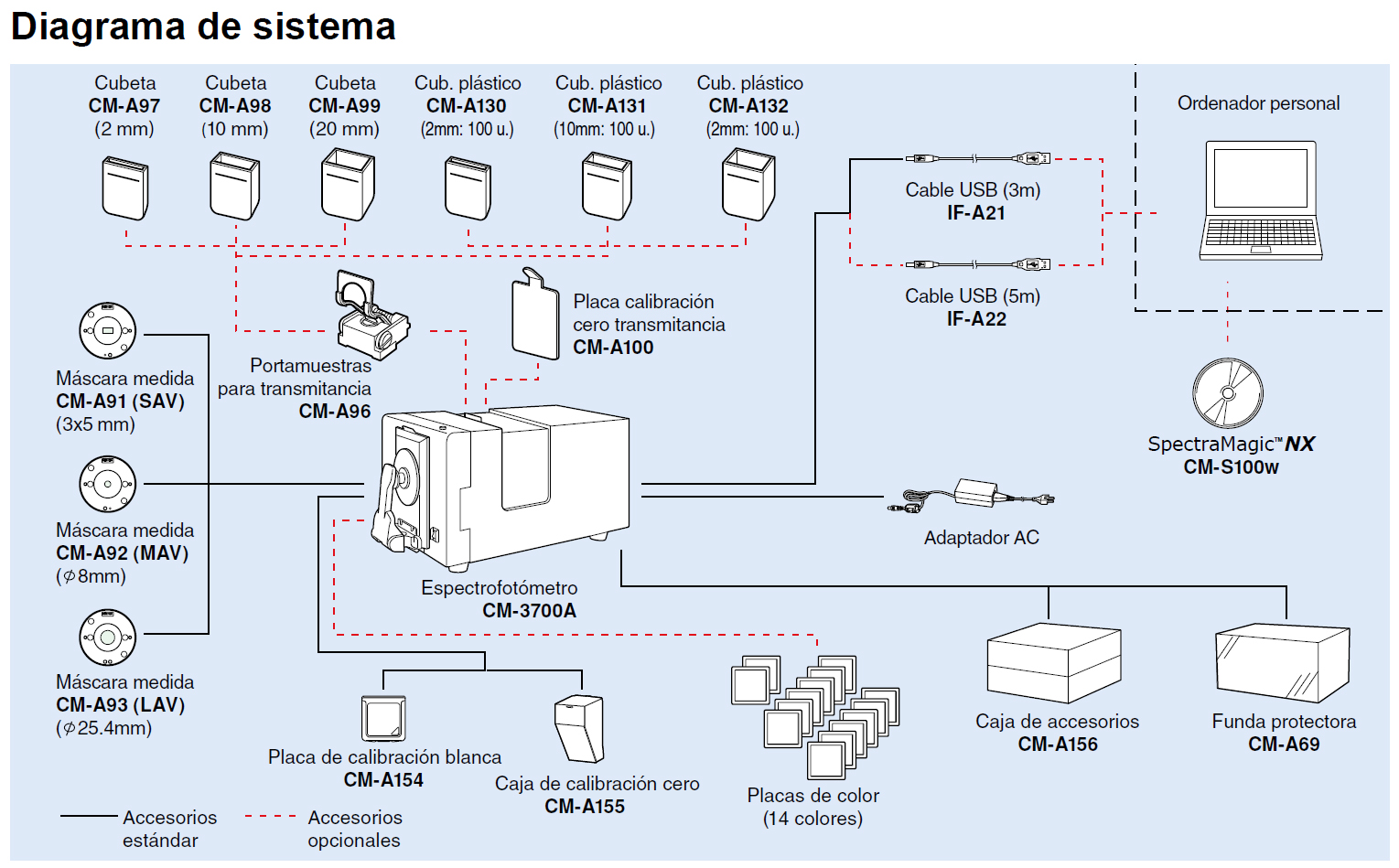

ACCESORIOS INCLUIDOS Nombre/descripción accesorio
10A3UJ-720 IF-A21 USB Cable (3m)
  10A4KX-600 CM-A155 Caja de accesorios
101864601 CM-A69 Funda contra el polvo
10A4KX-700 CM-A154 Placa Calibrado Blanco
10A4KX-701 CM-A155 Caja de calibrado cero

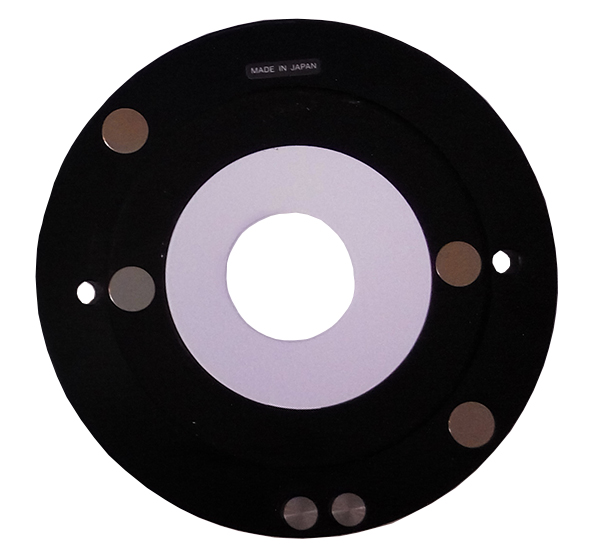

101864703 CM-A93 Máscara para diámetro 25,4mm

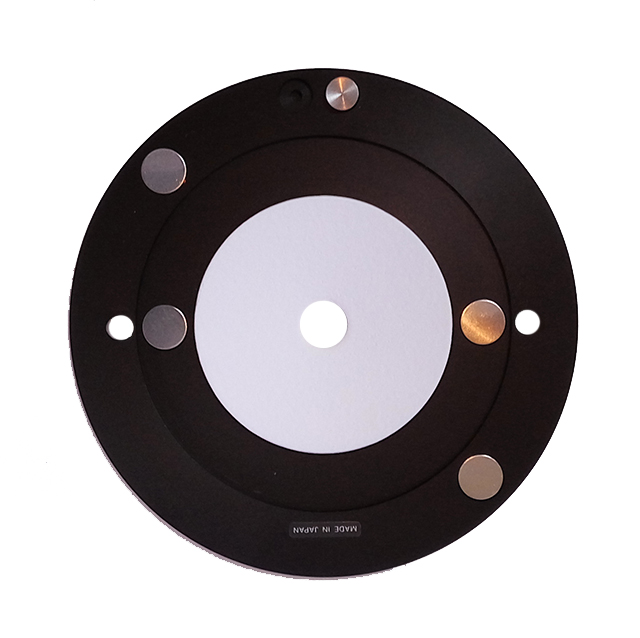

101864702 CM-A92 Máscara para diámetro 8mm.

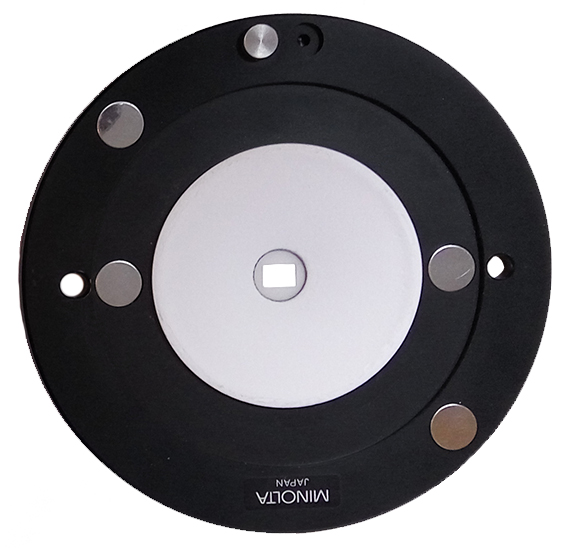

101864705 CM-A91 Máscara de 3x5mm
10A32T-713 AC-A308 Adaptador de corriente


ACCESORIOS OPCIONALES Nombre/descripción accesorio
CM-A100 Plaqueta para calibrar el cero de transmisión.

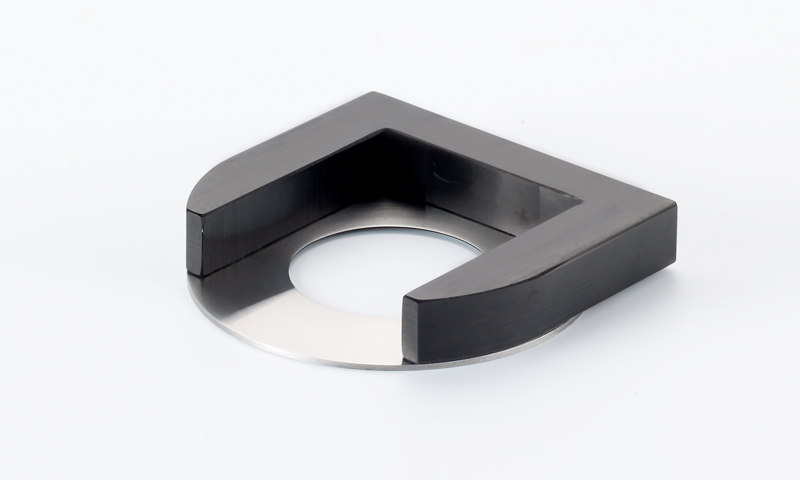

CM-A509 Soporte para cubetas

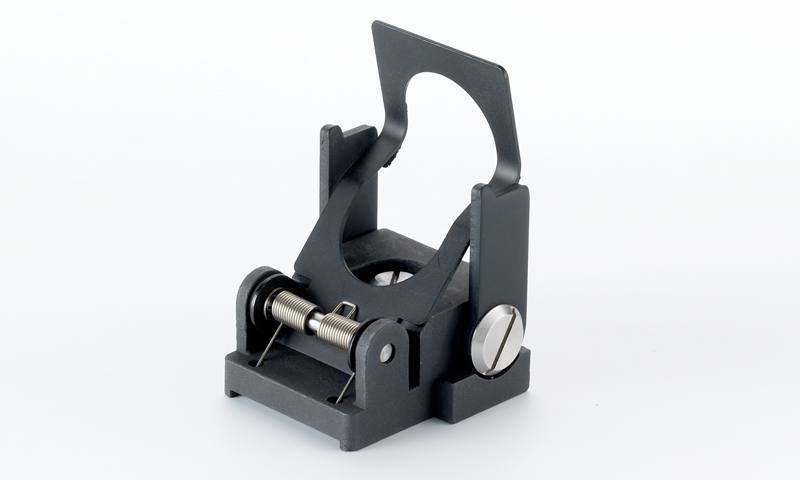

Soporte transmitancia para muestras CM-A96. Necesario para la sujeción de muestras opacas o las cubetas de cristal para líquidos, en combinación con el soporte de muestras CR-A505. La abrazadera proporciona una presión constante a la muestra y los soportes laterales movibles las mantiene en la posición correcta.
  • 101870715 CM-A130 Cubetas plástico 2mm paso luz 100unidades
  • 101870716 CM-A131 Cubetas plástico 10mm paso 100 unidades
  • 101870715 CM-A130 Cubetas plástico 2mm paso luz 100unidades.
  • cubeta-vidrio-2mm-paso-luz 101864709 CM-A97 Cubeta vidrio 2mm paso luz
    101864710 CM-A98 Cubeta vidrio 10mm paso luz
    101864711 CM-A99 Cubeta vidrio 20mm paso luz
    109970237 CM-A508 Cubeto de vidrio para flujo continuo de 50x38, 10mm paso luz
    CM-A513 Soporte para preformas PET

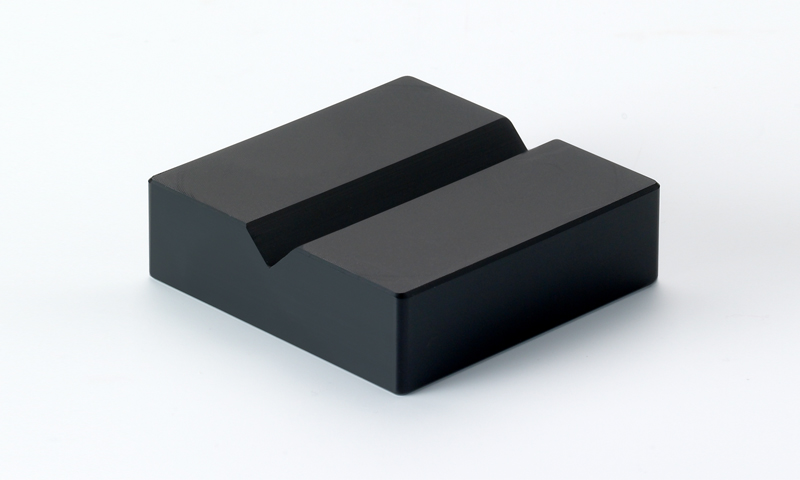

    CM-A517 Soporte sujección para muestras cilíndricas
    SpectraMagic NX Light USB y SpectraMagic Pro
    CR-S4w Programa de utilidades para CR-400 Series
     CARACTERÍSTICAS TÉCNICAS:
    Untitled-1
     Modelo  Espectrocolorímetro de sobremesa CM-3700A
    Geometría de medición  Reflectancia di:8°, de:8° (iluminación difusa/visión 8°) SCI (componente especular incluido) / SCE (componente especular excluido) conmutable Cumple normativas CIE No.15, ISO 7724/1, ASTM E 1164, DIN 5033 Teil 7 y JIS Z 8722 condición estándar c. Transmitancia di:0°, de:0° (iluminación difusa/visión 0°) Cumple normativas CIE No.15, ASTM E 1164, DIN 5033 Teil 7 y JIS Z 8722 condición estándar g.
     Detectores Cadena de fotodiodos de silicio con rejilla plana holográfica.
    Rango longitudes onda 360 a 740 nm
    Intervalo long. Onda 10 nm
    Ancho banda medio Aprox. 14 nm en promedio
    Rango fotométrico 0 a 200%; Resolución: 0.001%
    Fuente de luz Lámpara de arco de xenón pulsante
    Mínimo intervalo de medición 3 segundos
    Áreas de iluminación/medición   Reflectancia: intercambiable entre SAV, MAV, y LAV SAV: 5x7 mm iluminación / 3x5 mm MAV: ø11 mm iluminación / ø8 mm medición LAV: ø28 mm iluminación / ø25.4 mm medición Transmitancia: ø25 mm / aprox. ø20 mm medición
    Repetitividad Placa de calibración blanca medida 30 veces a intervalos de 10 s, después de realizar la calibración blanco: Reflectancia espectral: desviación estándar dentro de 0.05% Cromaticidad: desviación estándar dentro de ΔE*ab 0.005 Placa negra (BCRA Series II; reflectancia: 1%) medida 30 veces a intervalos de 10 s, después de realizar la calibración blanco: Reflectancia espectral: 380 a 740nm: desviación estándar dentro 0.02% 360 a 370nm: desviación estándar dentro 0.04% Cromaticidad: desviación estándar dentro de ΔE*ab 0.05
    Acuerdo interinstrumental Media típica ΔE*ab 0.08 promedio de 12 placas de color BCRA Series II Máx. ΔE*ab 0.3 (aprox. ΔE*CMC 0.2) para cualquiera de las 12 placas de color BCRA Series II respecto valores del "Master Body" Konica Minolta.
    Ajuste UV Controlado por ordenador: continuamente variable.
    Cavidad transmitancia Máximo grosor de muestra: aprox. 50 mm Máximo tamaño de muestra: ilimitado (cavidad de transmitancia abierta sin paredes) Portamuestras desmontable (opcional) para láminas o cubetas.
    Comunicación USB 1.1
     Alimentación AC 100 a 240V 50/60 Hz 25 VA (adaptador AC incluido)
    Rango de temperatura/ humedad en función (*1) 13 a 33°C, humedad relativa del 80% o menor sin condensación
    Rango de temperatura/ humedad almacenaje 0 a 40°C, humedad relativa del 80% o menor sin condensación
    Dimensiones (An×Al×Pro) 271× 274× 500 mm (10-11/16×10-3/4×19-11/16 pulgadas).
     Peso  18 Kg (39.7 libras)
