Espectro-densitómetro FD-7

Espectrodensitómetro FD-7 de Konica Minolta




Precisión y eficiencia incluso en sustratos con agentes blanqueadores fluorescentes.





Consultar y Solicitar Presupuesto



También estaremos encantados de atenderle por teléfono llamándonos al 96 330 20 13 ó 96 330 20 03 (nuestro horario de oficina es de lunes a jueves de 8:30h a 14:00h y de 15:30h a 18:30h; y viernes de 8:30h a 14:00h).



Descarga Catálogo en PDF
  • Descripción
  • Accesorios
  • Especificaciones técnicas

Descripción

FD-7: El primer tipo M1 del mundo. ISO 13655.




Los primeros del mundo que permiten ajustar las medidas del color a la fluorescencia del papel.  Instrumentos ligeros y manejables capaces de medir y evaluar el color de materiales impresos teniendo en cuenta la citada fluorescencia -hasta hoy, ningún espectro-densitómetro de mano había sido capaz de medir y cuantificar los colores con el fluorescente ajustado bajo el iluminante D50-, en correspondencia especial con la condición de medida M1 de la ISO 13655, y esto gracias a la exclusiva tecnología “VFS” (Virtual Fluorescence Standard) de Konica Minolta.

Sobresale también el hecho de estar equipados con la función de calibración automática de longitud de onda cada vez que se realiza la calibración blanca por el usuario, permitiendo la compensación en la medida de la longitud de onda cada vez que se realiza dicha calibración. Esto garantiza un alto nivel de fiabilidad y repetición de resultados.  Para los productos tradicionales, la comprobación en la compensación de longitud de onda se realiza sólo durante el servicio de mantenimiento por el fabricante.

Su diseño compacto permite realizar medidas escaneando parches de color logrando que, lo que anteriormente requería dos instrumentos diferentes, se realice ahora con uno sólo.

Además también puede medir la luz ambiente, es decir, la iluminación bajo la que la muestra está siendo evaluada y obtener así los valores de color para la muestra visualizada para esa fuente de luz.  Esto supone una flexibilidad completa en la medición numérica de materiales impresos, bajo cualquier condición de iluminación.

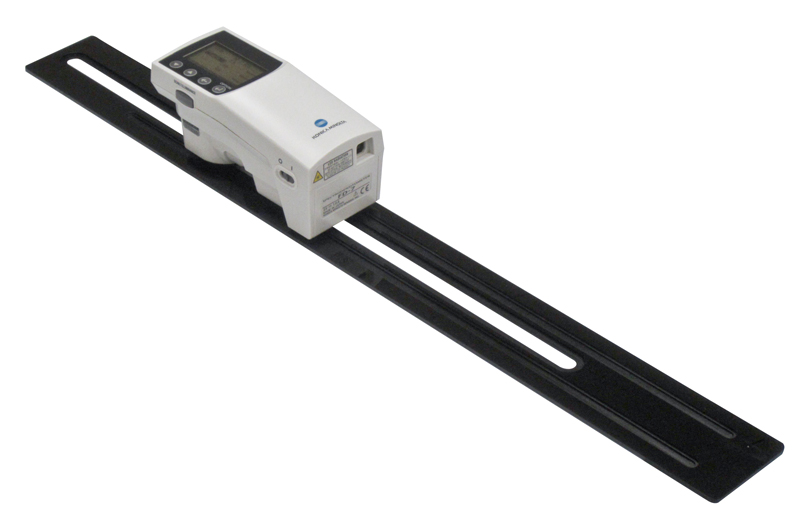

ERG

Principales características:

  • Para la Medición del color y Densidad
  • Corresponde únicamente a las condiciones de medición M1 de ISO 13655
  • El primer tipo M1 del mundo.
  • La tecnología original de Konica Minolta VFS (Estándar de fluorescencia virtual) permite mediciones L*a*b* en correspondencia con la Condición de medición M1 de la norma ISO 13655 (Iluminante CIE D50).
  • Además, pueden tomarse también las mediciones de color que corresponden a las Condiciones de medición M0 (Iluminante CIE A) y M2 (iluminación con filtro de corte UV) de la norma ISO 13655.
  • Primera función automática de compensación de longitud de onda de la industria
  • La compensación de longitud de onda se realiza durante la calibración del blanco, sin necesitar trabajo adicional.
  • Hasta ahora, la compensación de longitud de onda sólo podía realizarse como parte de la prestación de servicio al fabricante. Ahora esta tarea es realizada toda vez que se haga una calibración del blanco, lo que ayuda a mantener la alta confiabilidad de los valores de medición hasta el próximo mantenimiento periódico.
  • Permite mediciones de color que se corresponden más exactamente a la evaluación visual.
  • Cuando se usan instrumentos convencionales para medir materiales impresos sobre sustratos que contienen agentes blanqueadores fluorescentes (ABF), pueden darse grandes diferencias entre los resultados de las medidas y la evaluación visual. Con los nuevos FD-7 y FD-5 los resultados de mediciones corresponden más exactamente a los resultados de la evaluación visual, incluidos los efectos de los FWA que contuviera el papel.
  • Operación sencilla
  • Las mediciones de densidad, relación de área de puntos, ganancia de punto, color e iluminación son sencillas.
  • Las instrucciones de la pantalla LCD guían la operación, para que cualquier persona pueda tomar mediciones fácilmente.
  • El más ligero del mundo *1
  • El cuerpo principal pesa sólo unos 350 g, e incluso con la máscara de objetivo colocada son sólo unos 430 g, lo que lo hace más ligero que cualquier espectrodensitómetro anterior. Esto reduce la carga sobre el brazo del usuario durante el trabajo, lo que mejora la eficencia cuando se toman mediciones durante un largo periodo de tiempo.
  • * 1 Espectrodensitómetro equipado con pantalla. A partir del 1º de noviembre de 2010
  • Servicio posventa libre de preocupaciones
  • Una completa red de servicio está lista para asegurar que su instrumento esté siempre en las mejores condiciones.

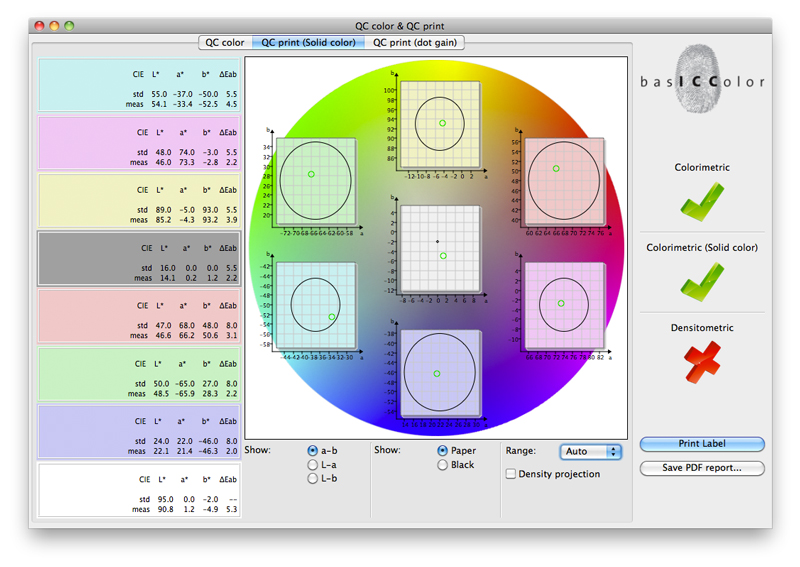

FD-7_2





Debido a que la Industria de artes gráficas adopta cada vez más métodos digitales, hay una dependencia creciente del control numérico de la calidad de los materiales impresos, que es más rápido y más fácil que la evaluación visual por el ojo humano. Sin embargo, ya que los materiales finales están concebidos para ser vistos por el ojo humano, se necesitan resultados de medición que se asemejen estrechamente a los resultados de la evaluación visual.

Un problema potencial es que el papel sobre el que se imprimen los materiales influye en el color final visualizado. Muchos tipos de papel utilizados en imprenta contienen agentes blanqueadores fluorescentes (FWA) para hacer que el papel parezca más brillante, y el efecto de la fluorescencia del papel sobre el color de los materiales impresos es particularmente grande cuando se los visualiza bajo un Iluminante D50 *1. Por esta razón, la norma ISO 13655-2009 *2 definió la Condición de medición M1 para una iluminación correspondiente al Iluminante CIE D50, para minimizar diferencias en los resultados de medición debido a la fluorescencia del papel, pero dicho efecto era difícil de medir con los espectrodensitómetros de mano convencionales.

Los espectrodensitómetros Serie FD ofrecen soluciones exclusivas a este problema, al utilizar la tecnología VFS (Estándar de fluorescencia virtual), original de Konica Minolta, que permite una evaluación del color a la vez que toma en cuenta la fluorescencia del papel bajo un Iluminante D50, la fuente de iluminación estándar usada por la industria gráfica para la evaluación del color. Estos son los primeros instrumentos en proporcionar resultados de medición que corresponden a la Condición de medición M1 de la norma ISO 13655.

*1 Fuente de iluminación artificial definida por la CIE como aquella que posee una distribución espectral que simula la luz del día, utilizada comúnmente para la medición del color.

*2 ISO 13655-2009. Tecnología gráfica: medición espectral y cálculo colorimétrico para imágenes de artes gráficas.

ACCESORIOS INCLUIDOS Nombre/descripción accesorio
10A3E2-705 FD-A01 Máscara para señalar punto de medida
10A3E2-710 FD-A04 Vidrio de protección
Funda protección  10A3E2-600 FD-A05 Bolsa
  10A3E2-708 FD-A02 Regla
10B027807 basICColor Catch (USB-Dongle)

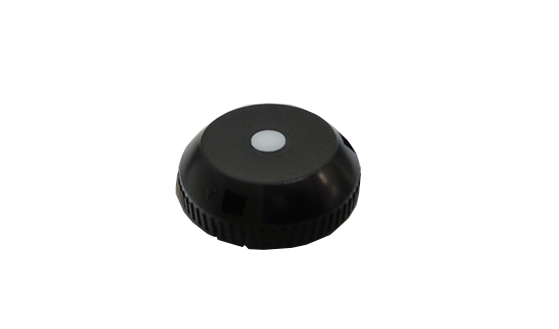

FD-A03 Adaptador de Iluminancia
FD-A06 Placa Calibración Blanca
10B027802 AC-FD505 AC-Adaptador
101892-701 IF-A17 USB Cable (2m)

ACCESORIOS OPCIONALES Nombre/descripción accesorio
10B027805 Maletín de transporte para FD
Plataforma XY para medición automatizada del color ColorScoutA3+
101895241 SPECTRAMAGIC NX  Light USB programa de control calidad color
Programa de formulación de color COLIBRI™
  Programa de conexión y volcado de datos
PRINCIPALES ESPECIFICACIONES DEL FD-7
Modelo  FD-7
Sistema de iluminación y visión  45°a: 0° (iluminación anular) *1 Conforme a las normas CIE N° 15, ISO 7724/1, DIN 5033 Teil (Parte) 7, ASTM E 1164 y JIS Z 8722 Condición a para mediciones de reflectancia
 Dispositivo de separación espectral Rejilla cóncavo
 Rango de longitudes de onda Reflectancia spectral values to 380 a 730 mm. Irradiancia spectral: 360 a 730mm
 Espaciado de longitudes de onda 10 nm
 Ancho de banda medio Aprox. 10 nm
 Área de medición Φ3.5 mm
  Fuente de iluminación  LED
Rango de valores de medición  Densidad: 0.0 D a 2.5 D; reflectancia: 0 a 150%
 Repetibilidad a corto plazo Densidad: σ 0.01 D Colorimétrica: dentro de σ ΔE00 0.05 (cuando se mide una placa blanca de calibración 30 veces con intervalos de 10 segundos, después de haber realizado la calibración del blanco)
 Acuerdo inter-instrumental Dentro de ΔE00 0.3 (promedio de 12 cerámicos de color BCRA Serie II comparadas con los valores medidos con un cuerpo de medición master bajo condiciones estándar de Konica Minolta)
 Tiempo de medición Aprox. 1.4 s (medición de reflectancia de un solo punto)
 Valores visualizados Valores colorimétricos, valores de diferencia de color, valores de densidad, valores de diferencia de densidad, relación de área de puntos, ganancia de punto, evaluación PASA/NO PASA, iluminancia, temperatura de color correlacionada.
 Condiciones de medición Corresponden a las Condiciones de medición M0 (Iluminante CIE A), M1 (Iluminante CIE D50) y M2 (iluminación con filtro de corte UV) de la norma ISO 13655; iluminante definido por el usuario
 Iluminantes A, C, D50, ID50, D65, ID65, F2, F6, F7, F8, F9, F10, F11, F12, iluminante definido por el usuario
 Observadores Observador estándar de 2°, Observador estándar de 10°
 Espacios de color L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ y diferencias de color en estos espacios de color.
 Ecuaciones de diferencia de color ΔE*ab (CIE 1976), ΔE*94 (CIE 1994), ΔE00 (CIE 2000), ΔE (Hunter), CMC (l: c)
 Índices WI (ASTM E 313-96); Tinte (ASTM E 313-96); Blancura ISO (ISO 2470-1); Blancura D65 (ISO 2470-2); Índice de fluorescencia
 Densidad ISO Estado T, ISO Estado E, ISO Estado A; DIN 16536
 Datos almacenables Datos estándar colorimétricos: 30 datos; datos estándar de densidad: 30 datos.
 Idioma de visualización Inglés, francés, alemán, español, japonés, chino (simplificado).
 Mediciones por escaneo*2 Puede realizarse una medición por escaneo de un modelo de color.
 Interfaz USB 2.0.
 Datos de salida*2 Valores visualizados; Datos de reflectancia espectral; Datos de irradiancia espectral.
 Alimentación eléctrica Batería interna recargable de iones de litio (cantidad de mediciones por carga: aprox. 2000 cuando es nueva); adaptador de AC; bus de alimentación USB.
 Dimensiones (A × H × P) 70 × 165 × 83 mm (cuerpo únicamente); 90 × 172 × 84 mm (con el área de visión colocada).
Peso  Aprox. 350 g (cuerpo únicamente); aprox. 430 g (con el área de visión colocada).
 Rango de valores de temperatura/humedad de operación 10 a 35 °C, humedad relativa 30 a 85% sin condensación.
 Rango de valores de temperatura/humedad de almacenamiento 0 a 45 °C, humedad relativa 0 a 85% sin condensación.
    Las especificaciones están sujetas a cambios sin previo aviso. *1 La iluminación para longitudes de onda por debajo de 400 nm es unidireccional. *2 Disponible cuando se usa el software de PC..
