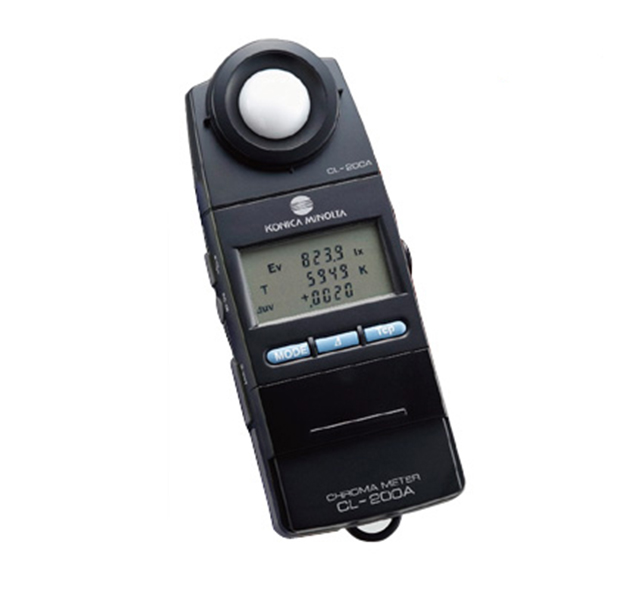

Colorímetro-iluminancímetro CL-200A

Colorímetro de luz incidente CL-200A de Konica Minolta






Para todo tipo de fuentes de luz, inclusive LED y EL.



Consultar y Solicitar Presupuesto



También estaremos encantados de atenderle por teléfono llamándonos al 96 330 20 13 ó 96 330 20 03 (nuestro horario de oficina es de lunes a jueves de 8:30h a 14:00h y de 15:30h a 18:30h; y viernes de 8:30h a 14:00h).



Descarga Catálogo en PDF



  • Descripción
  • Accesorios
  • Especificaciones técnicas

Descripción

Todo un 3 en 1: Control preciso de Lx, K (Tcp), x & y.




cl-200a



Ideal para la medición de la temperatura del color y capacitado para la evaluación de los últimos dispositivos luminiscentes, LED o tecnología orgánica EL.

Para la medida de la iluminancia (emitida o reflejada) y el color de una fuente de luz mediante las coordenadas cromáticas (xy) y la temperatura de color (Tcp). Mide cualquier tipo de fuente de luz (luminarias de tungsteno o fluorescentes, pantallas de televisión, proyectores de vídeo, LEDS, etc.) o bien de cualquier superficie reflectora.



Principales características:

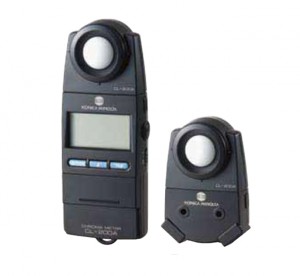

erhgethw1. Cabezal receptor separable:

El cabezal receptor puede separarse del cuerpo principal y conectarse mediante un cable de tipo LAN*, siendo fácil instalar el sensor en un sistema de inspección.
* Se requieren adaptadores opcionales para el cabezal receptor y para el cuerpo principal





2. Compacto y fácil de usar:

El cuerpo del CL-200A se adapta en su mano. Al funcionar con pilas se puede transportar y utilizar en cualquier lugar.



3. Transferencia de datos desde el instrumento:

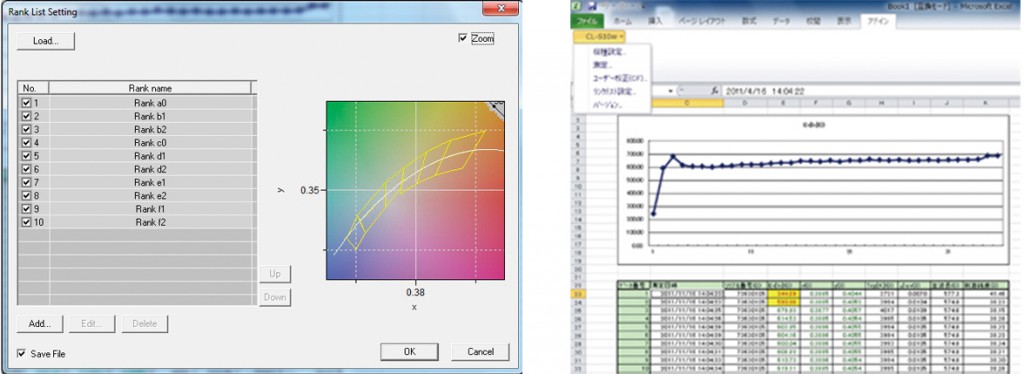

Al usar el CL-200A con el programa de gestión de datos CL-S10w (incluido), se pueden tomar mediciones y transferir los datos a Excel® usando los botones del instrumento y las funciones del programa.



wert



4. Programa complemento en Excel® incluido:

Los datos de medición del CL-200A se pueden transferir directamente a Excel®. Los datos transferidos se utilizan libremente desde Excel®.

La variación de color, problema crítico para los dispositivos LED, se puede cuantificar y se ha diseñado una función de clasificación.

La temperatura de color correlacionada se determina conforme las ecuaciones definidas JIS (Japanese Industrial Standards).

Es posible obtener mediciones multipunto usando hasta 30 cabezales receptores.

La calibración de usuario permite compensar los valores medidos para aproximarse a un valor de referencia establecido.

Existen dos procedimientos de calibración: calibración de punto simple, o calibración RGB.



ACCESORIOS INCLUIDOS Nombre/descripción accesorio

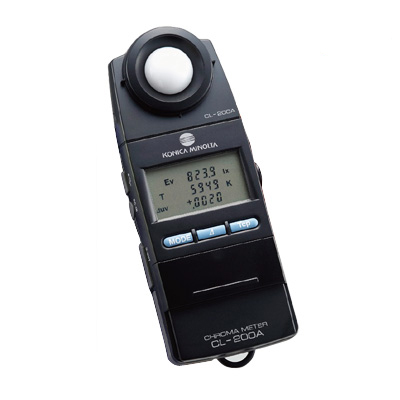

cl-200a-1  10A32T-207 COLORÍMETRO CL-200A
  • 10A32T-203 Cuerpo del aparato
  • 10A32T-300 Cabezal receptor del aparato
  • Tapa lente  1015190152 Caperuza del receptor
    Driver Unidad  CL-S10W Data Management Software
    cable T-A15  A32T-700 USB Cable T-A15
    Estuche T-A10  101876600 Bolsa  de transporte T-A10
    Correa para cuello  1080441051 Correa de sujeción

    ACCESORIOS OPCIONALES Nombre/descripción accesorio

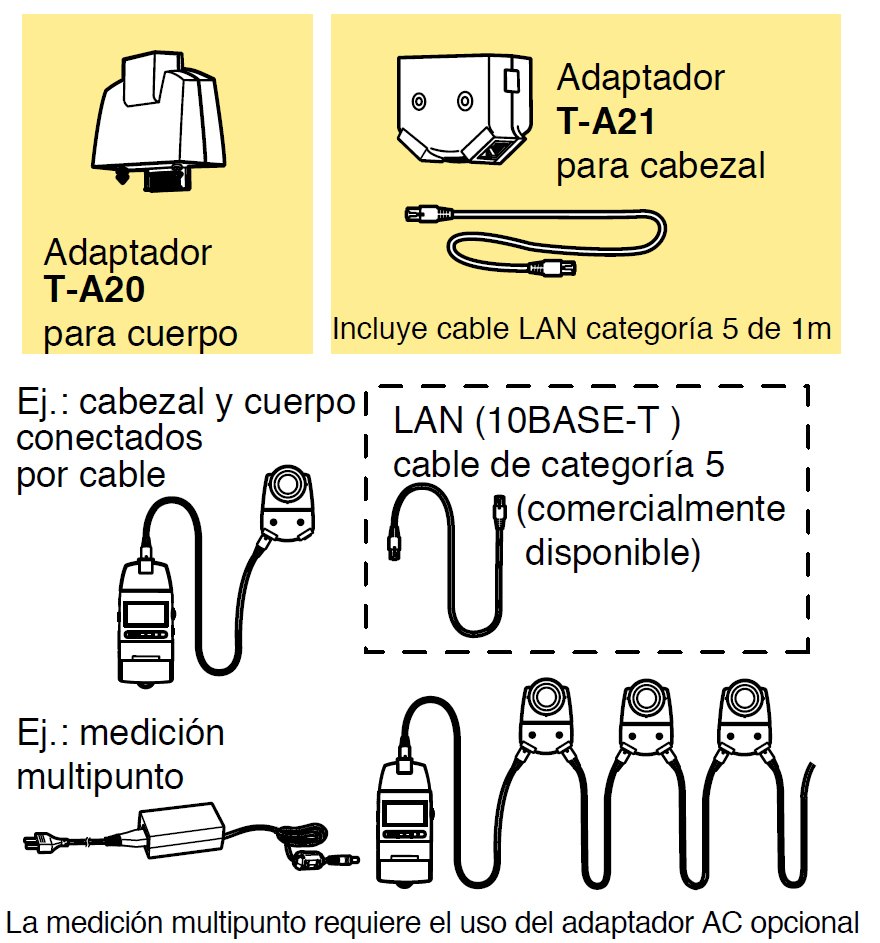

    accesorios-multipunto Accesorios opcionales para medidas multipunto:
  •  10A32T-300 CABEZAL CL-200A
  • 101876710 T-A20 Adaptador al cuerpo para medidas multipuntos
  • 101876711 T-A21 Adaptador para cabezal en medidas multipuntos (c/LAN 1m)
  • 10A32T-203 CUERPO DEL CL-200A
  • Adaptador T-A20  Adaptador T-A20 para cuerpo.
    Adaptador para cabeza receptora T-A21  Adaptador T-A21 para cabezal.
    Cargador AC  Adaptador AC-A308 (para 1 a 10 cabezales).
    Cargador AC  Adaptador AC-A311 (para 1 a 30 cabezales).
    Cable de impresora T-A12  101876701 Cable T-A12 para impresora.
    Adaptador CL-A11 101877700 CL-A11 Adaptador para CRT
    Estuche CL-A10 para CL-200  101877601 Maletín rígido CL-A10.

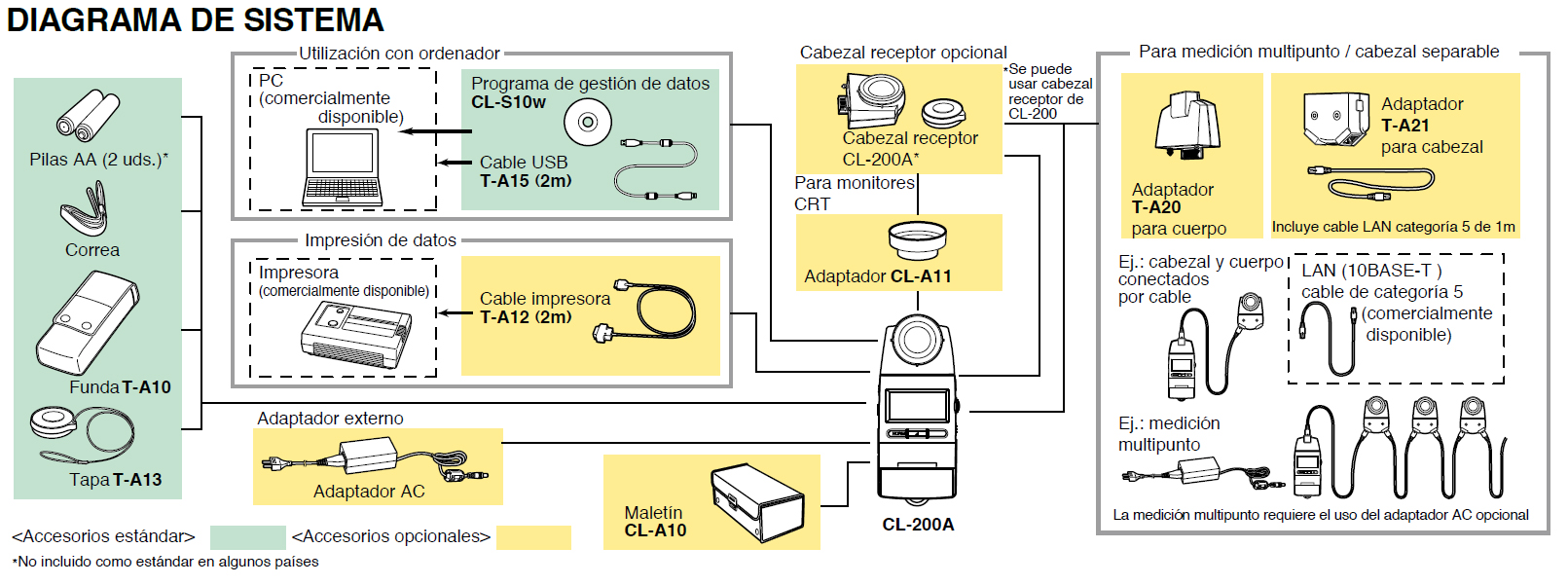

    PRINCIPALES ESPECIFICACIONES DEL CL-200A
      edstewr
    Modelo  Colorímetro CL-200A
    Clase de medidor de luminancia  Conforme requerimientos de Clase AA para JIS C 1609-1: 2006 "Medidores de iluminación. Parte 1: instrumentos de medición general"
     Respuesta espectral relativa Igualación cercana a las curvas de observador estándar CIE x(), y(), z() Dentro del 6% (f1') de eficiencia espectral luminosa CIE V()
     Respuesta de coseno (f2) Ev: Dentro del 3%
     Receptor Fotocélulas de silicio
     Función de medición Valores triestímulo: XYZ Cromaticidad: Evxy, Evu'v'; Ev, longitud de onda dominante, pureza excitativa, temperatura de color correlacionada: EvTcpΔuv; Tcp (método JISs ólo disponible por CL-S10w) Diferencia de color: Δ (XYZ), Δ(Evxy), Δ (Evu'v'), ΔEvΔu'v' (sólo 1 patrón)
    Otras funciones  Calibración de usuario, lectura mantenida, medición multipunto (2 a 30 puntos)
     Rango de medición 0.1  a 99990 lx, 0.01 a 9999 fcd (Cromaticidad: 5 lx, 0.5 fcd o superior) en cuatro rangos seleccionados automáticamente (lx o fcd seleccionable)
    Precisión  Ev (Linearidad): ±2%±1 dígito del valor mostrado xy: ±0.002 (800 lx, medido iluminante estándar CIE A)
     Repetitividad Ev: 0.5%+1digit (2), xy: ±0.0005 (800 lx, medido iluminante estándar CIE A)
     Deriva por temperatura Ev: ±3% ±1 dígito del valor mostrado xy: ±0.003 (basado en condiciones estándar de medición Konica Minolta)
     Deriva por humedad Ev: ±3% ±1 dígito del valor mostrado xy: ±0.003 (basado en condiciones estándar de medición Konica Minolta)
     Tiempo de respuesta 0.5 sec. (medición contínua)
     Salida digital USB
     Pantalla LCD con 4 dígitos e iluminación de fondo.
     Alimentación  2 pilas tipo AA / adaptador AC (opcional).
     Duración batería  72 horas o más (utilizando pilas alcalinas) en medición continua.
     Dimensiones  69×174×35mm (2-6/16×6-14/16×1-7/13in.)
    Rango de temperatura/humedad de manejo  -10 a 40˚C, humedad relativa 85% o menor (a 35˚C) sin condensación
    Rango de temperatura/ humedad de almacenamiento  -20 a 55˚C, humedad relativa 85% o menor (a 35˚C) sin condensación
     Accesorios incluidos  Funda T-A10, tapa T-A13, correa, 2 pilas* AA, programa de gestión de datos CL-S10w, cable USB T-A15 * No incluido como estándar en algunos países
    Peso (sin pilas)  215g (7.6 oz.) sin pilas
