Medición mejorada de la distinción de imagen (DOI) de acabados de alto brillo
Muchos fabricantes incorporan acabados de alto brillo en sus productos, como los de automoción, productos de alta gama, etc., para hacerlos más atractivos visualmente. Cuando se trata de inspeccionar la calidad de la apariencia de sus productos, muchos fabricantes utilizan solo un simple medidor de brillo y tienen dificultades para evaluar adecuadamente la apariencia de sus productos.
Medición de brillo
Un medidor de brillo mide proyectando un haz de luz sobre la superficie en un ángulo determinado (por ejemplo, 20°, 60°, 85°, etc.) y cuantifica la luz reflejada en el ángulo especular. Esta medida se expresa en términos de unidades de brillo (GU), y cuanto mayor sea la GU, más reflectante será la superficie. Sin embargo, si la textura de la superficie tiene alguna imperfección, la luz reflejada se distorsionará, creando un efecto de dispersión sutil que no puede detectar un medidor de brillo. Como se muestra en la figura 1, la superficie A y la superficie B tienen lecturas de medición de brillo cercanas, pero exhiben una gran diferencia en su apariencia, y la superficie A tiene un defecto de textura conocido como piel de naranja.
Ángulo de medición | Superficie A | Superficie B |
20° Brillo | 85,6 GU | 84,0 GU |
Brillo 60° | 95,2 GU | 91,3 GU |
85° Brillo | 97,3 GU | 96,6 GU |
Figura 1 – Limitación de la medición del brillo
La piel de naranja es una imperfección texturizada que se encuentra comúnmente en aplicaciones de alto brillo y que hace que las imágenes reflejadas en la superficie parezcan borrosas o distorsionadas, lo que reduce la calidad de la apariencia general del producto. La distinción de imagen (DOI) es uno de los primeros y más utilizados parámetros para evaluar la piel de naranja.
Medición de distinción de imagen (DOI)

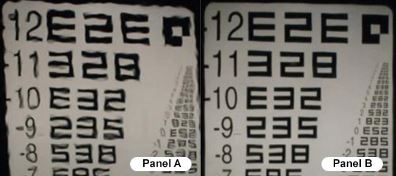

DOI es una medida de qué tan clara aparece una imagen reflejada en una superficie. El DOI se mide instrumentalmente y las superficies con un valor DOI alto indicarían imágenes reflejadas nítidas y una baja cantidad de piel de naranja. Sin embargo, el inconveniente de la medición del DOI es que se vuelve menos sensible a medida que se reduce la cantidad de piel de naranja. Por ejemplo, en la figura 2, la diferencia visual entre el panel A y el panel B no se refleja en proporción entre sus lecturas de medición DOI.
Grupo A | Grupo B | |
DOI | 96,2 | 98,7 |
Figura 2 – Limitación de la medición de DOI
DOI mejorado: medición de la calidad de la imagen reflejada (RIQ)

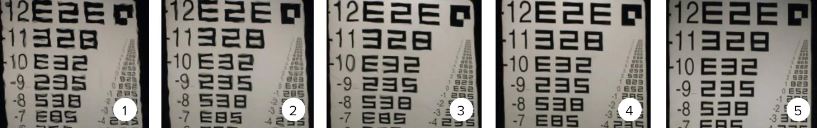

Se pueden lograr mediciones que se correlacionan mejor con las imágenes con la calidad de imagen reflejada (RIQ). RIQ, una versión mejorada de DOI, utiliza una distancia de detección más corta alrededor del ángulo especular y mide la luz reflejada, incluida la distorsión, proporcionando una mejor respuesta de resolución que DOI. La Figura 3 muestra un ejemplo de cinco paneles marcados con piel de naranja medidos utilizando DOI y RIQ.

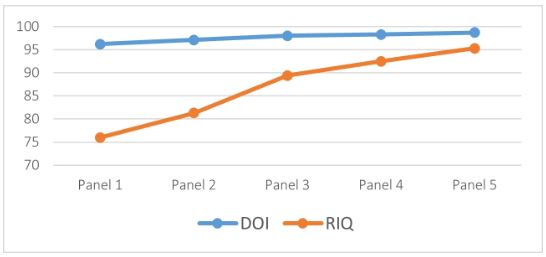

Figura 3 – Respuesta de mayor resolución de la medición RIQ
Como se vio arriba, RIQ es más sensible en comparación con DOI cuando se reduce la cantidad de cáscara de naranja, mostrando una mejor concordancia entre sus medidas y la apariencia visual.
Medidor de apariencia Rhopoint IQ-S
Rhopoint IQ-S es un medidor de apariencia multiuso que puede medir simultáneamente el triple brillo (20°, 60° y 85°), DOI (piel de naranja), RIQ y turbidez de reflexión. Además, también se pueden obtener curvas gonio-fotométricas para una comprensión más profunda de la reflectancia especular de una superficie.
